Экструдер для 3d принтера

Разберем, каким может быть экструдер для 3d принтера, методы производства составных частей данного непростого устройства собственными силами.

Экструдер для 3d принтера - как он работает и его виды

Головка для печати в принтере осуществляет протяжку пластикового прутка, нагревает пруток и выдавливает нагретое вещество сквозь сопло.

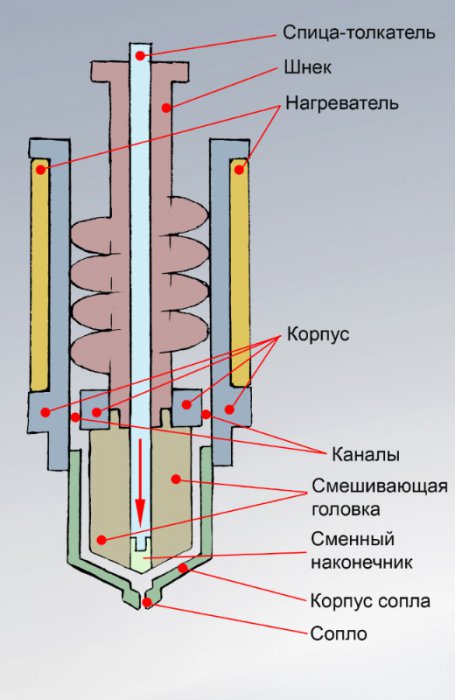

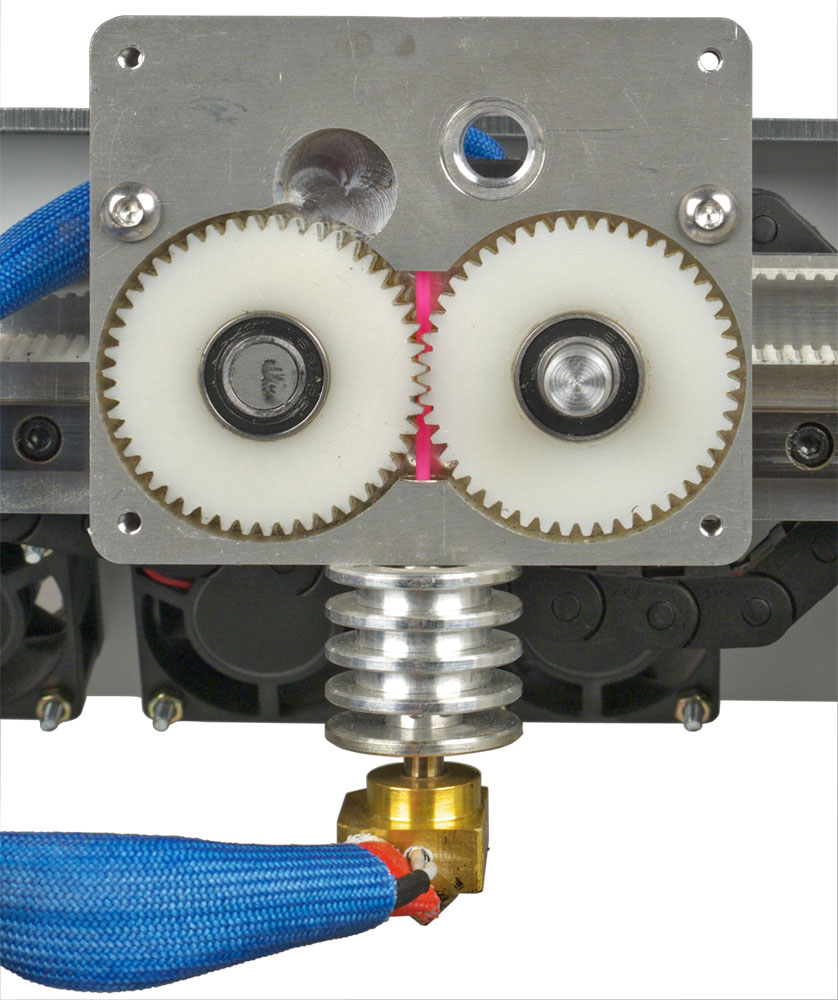

Wade экструдер для 3д принтера

Имеется упрощенное устройство экструдера 3d принтера вида Wade. Конструкция сделана из пары составляющих. Сверху располагается cold end (охлажденный конец) – устройство, которое подает пластик, снизу – hot end (нагретый конец), там вещество нагревается и выталкивается сквозь сопла.

Bowden extruder

Имеется и иная схема конструкции, в которой охлажденный и нагретый элементы разделены, а пластик приходит в нагретый конец по трубочке из тефлона. Данный вид устройства, в котором охлажденный конец надежно прикреплен к рамке печатающего устройства, называется экструдер Боудэна.

• У нее имеются следующие безусловные преимущества:
• материалы не плавятся преждевременно и не забивают устройство;
• головка для печати имеет гораздо меньший вес, это дает возможность печатать быстрее.

Охлажденный конец

Филаментовый прут продвигается книзу шестеренкой, которая приводится в состояние движения благодаря электрическому двигателю и редуктору. Колесо подачи надежно прикрепляется на двигательный вал, ролик прижима не фиксируется, а пребывает в состоянии плавания и, из-за пружины, способен передвигаться. Данное устройство дает возможность пластиковым нитям не увязать, когда D прута в определенных местах не соответствует заданному размеру.

Нагретый конец

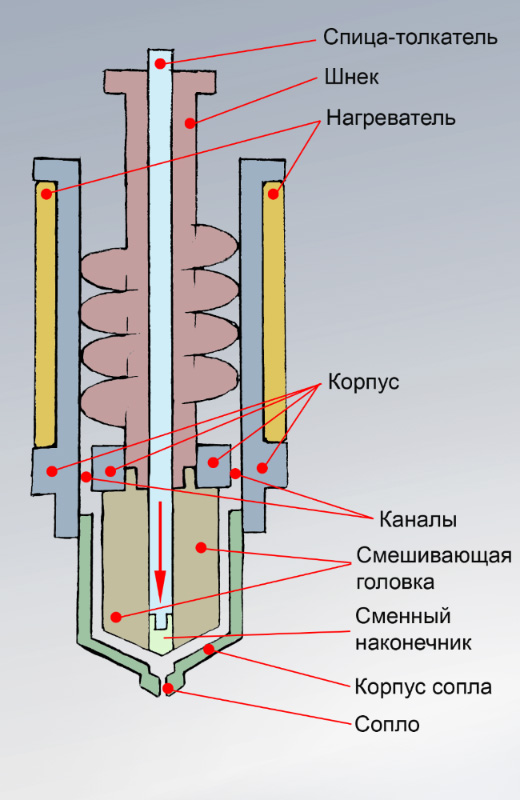

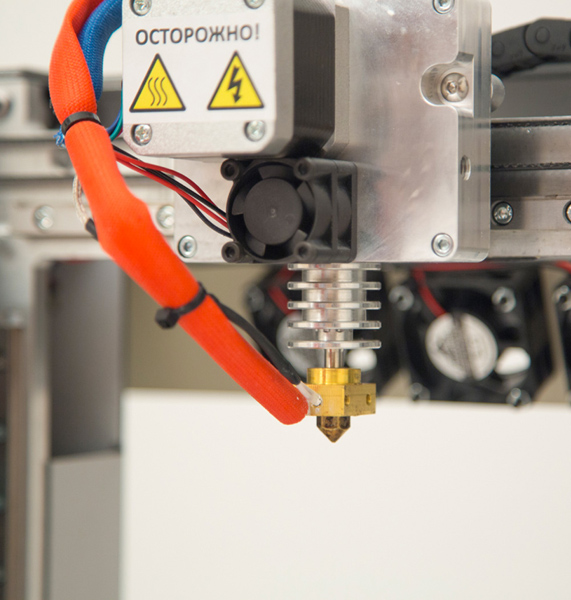

Пластик приходит вниз экструдера по трубочке из металла. Как раз тут вещество нагревается и в расплавленной форме выходит сквозь сопла. В качестве нагревателя выступают спирали из проволок из нихрома, или пластинка и пара резисторов, температурный режим регулируется с помощью датчика. Верхний участок в механизме должен не допустить преждевременный нагрев филаментового прута и не допустить тепловой поток наверх. В роли изоляционного материала выступает радиатор либо пластик, устойчивый к высоким температурам.

Устройство подачи

В первую очередь, необходимо выбрать шаговый механизм. Желательно приобрести аналогичный Nema 17, однако сгодится и моторчик от устаревшего принтера либо сканера, его можно приобрести на радиорынке по смешной цене. Нам необходим двухполярный механизм, который обладает четырьмя выводами. В сущности, возможно задействовать и однополярный, конструкция однополярного механизма довольно проста. В таком случае желтые и белые проводки попросту окажутся бесполезными, можете отрезать эти проводки.

Экструдерный корпус необходим для закрепления механизма, ролика прижима и нагретого конца.

Нагретый конец из цельного металла

Алюминий используется для изготовления радиаторов, радиаторы служат для ухода теплового потока от ствола нагретого конца и предупреждения раннего нагрева материалов для печати. Хорошо должен подойти радиатор на светодиодах, для увеличения степени охлаждения можете наставить на радиатор вентилятор маленькой величины.

Нагреватель

Пластинка из алюминия выступает в роли элемента для нагревания. Если у вас не получилось отыскать подходящего по величине бруска нормальной толщины, сгодится полоска из алюминия, имеющая толщину четыре миллиметра, ее можете купить в местах продажи строительных материалов. В данной ситуации элемент для нагревания окажется состоящим из пары составляющих. Нужно высверлить отверстие в центре для ствола нагретого конца, и закрутив с помощью болта, зафиксировать все устройство в тиски. Потом просверлить необходимое число отверстий для таких компонентов нагревательного элемента, как:

• болт закрепления,
• пара резисторов,
• терморезистор.

Сопла

Глухая гайка с округленным окончанием - это как раз то, что нужно для производства сопла. Желательно брать медную либо латунную деталь, потому как над данными металлами достаточно просто проводить обработку. Необходимо зафиксировать в тиски болт, закрутить на болт гайку и высверлить в середине округления отверстие необходимого D.

Делается это таким образом: на сверло, которое зажато в обыкновенную дрель, закрепляется цанговый патрон со сверлом необходимого D. Образуется любопытное устройство.

Как видите, сделать экструдер на 3d принтер на 2 экструдера собственноручно довольно трудно. Однако если вам известно, что изготовить какой-либо компонент своими силами не получится ввиду неимения нужного материала либо инструмента, не нужно покупать целый комплект, можете приобрести по отдельности каждый элемент экструдера и продолжать работать.
