Виды и размеры метчиков для нарезания резьбы

16 декабря 2016
Виды и размеры метчиков для нарезания резьбы
Виды и размеры метчиков для нарезания резьбы

Для монтажа металлических конструкций из нескольких элементов удобным и надежным являются резьбовые соединения. Метчик — это винтовой инструмент с канавками, кромки которых служат для нарезания внутренней резьбы в предварительно подготовленных отверстиях металлических заготовок.

Они востребованы на производстве и в быту, бывают машинные и ручные, имеют различные типоразмеры и геометрию, цилиндрические и конические, для сквозных и глухих отверстий.

Конструктивные варианты:

  • бесканавочные (с короткими канавками) для низкоуглеродистой вязкой или легированной стали и алюминиевых сплавов;
  • с канавками винтовыми для нарезания глухой резьбы;
  • с шахматным вариантом зубьев для вязких материалов;
  • ступенчатые;
  • маточные;
  • комбинированные;
  • метчики протяжные;
  • плашечные;
  • колокольного типа.

Они все различаются своей конфигурацией и условиями применения.

Метрические метчики

  • Данные метчики характеризуются метрической системой измерения — миллиметр. Их маркировка —«М». Рядом указывается размер для нарезания резьбы в миллиметрах: М3, М10, М22, то есть это инструменты для формирования резьбы на 3 мм, на 10 мм и на 22 мм. Метрические метчики имеют широкий размерный ряд (2 мм-60 мм), что позволяет получить большой диапазон резьбы.
  • Важный параметр метчиков — это шаг резьбы, то есть дистанция между резьбовыми витками. Основной шаг соответствует размеру инструмента: больше размер — больше шаг. Дополнительные шаги — меньше основного, то есть витки располагаются чаще.

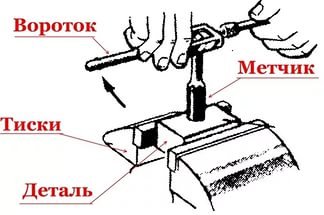

  • Для нарезания резьбы с помощью воротка на хвостовике предусмотрен квадрат для зажима.

Компания «Техновед» в Киеве рекомендует комплектный метрический инструмент с двумя типоразмерами: первый с острым ходом, второй — с чистовым. Для правки резьбы лучше купить метчик одиночный.

Гаечный метчик

Используется для нарезания сквозной резьбы. Этот однокомплектный инструмент имеет острый заход и предназначается для производства гаек и других метизных деталей. Он отличается длинной режущей частью. Хвостовик может быть прямой и изогнутой конфигурации.

Трубные цилиндрические метчики

Подходят для резьбонарезания и в глухих, и в сквозных отверстиях трубной формы. Востребованы трубные метчики при сантехнических работах и используются парными комплектами с двумя заходами. Измеряются в дюймах, маркируются буквой «G» и имеют типоразмеры от 1/8 до 2 дюймов, например:

  • G 3/4 — три четвери дюйма,
  • G 1/2 — полдюйма,
  • G 1 — один дюйм.

Трубные конические метчики

Для резьб трубной формы с уклоном, в этом случае резьба нарезается до упора.
